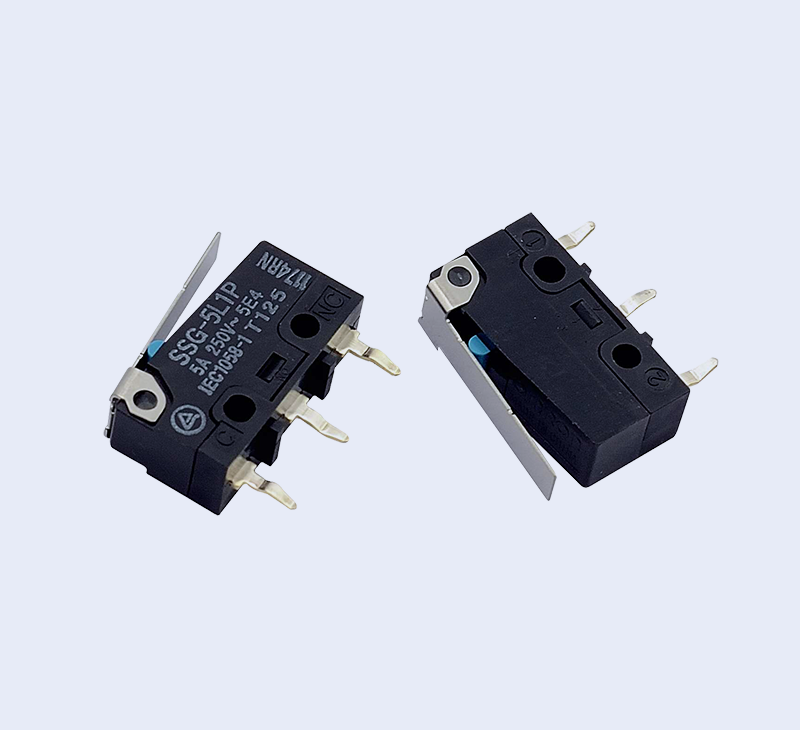

SSG歐姆龍微動開關
SSG歐姆龍微動開關

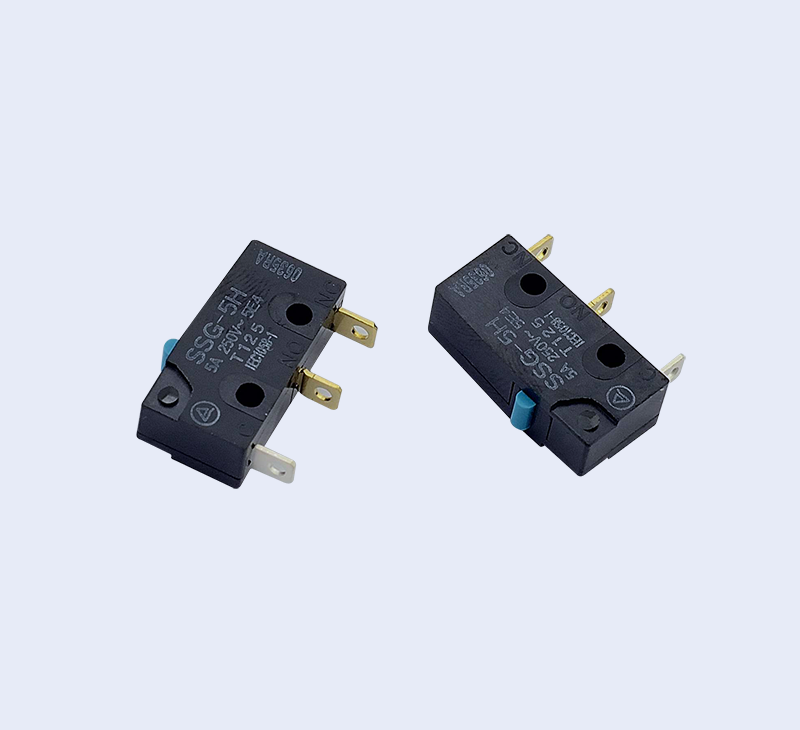

SSG超小型基本開關
立即咨詢
技術資料下載
種類
額定/性能

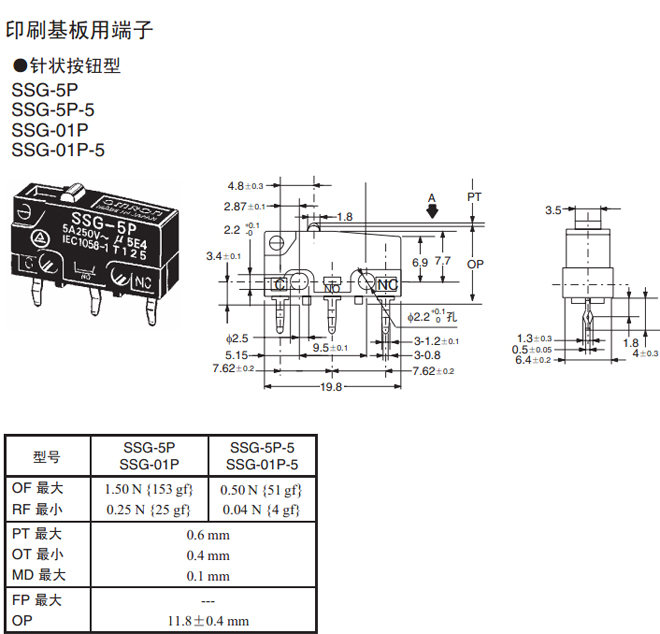

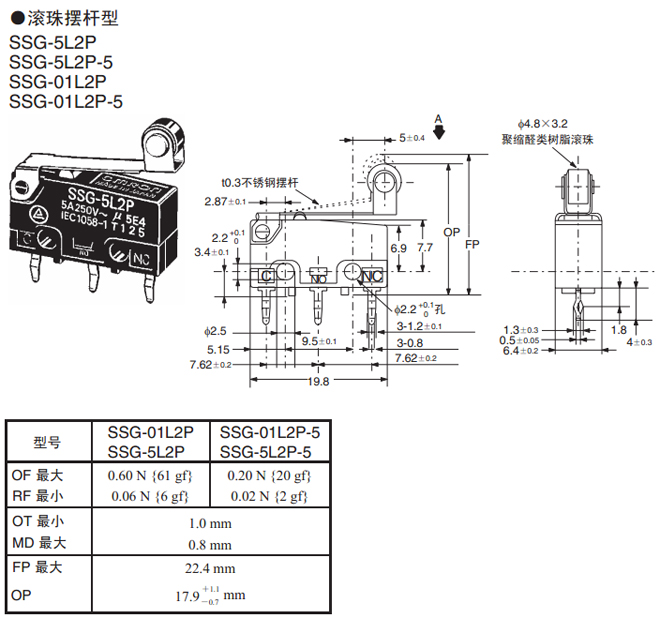

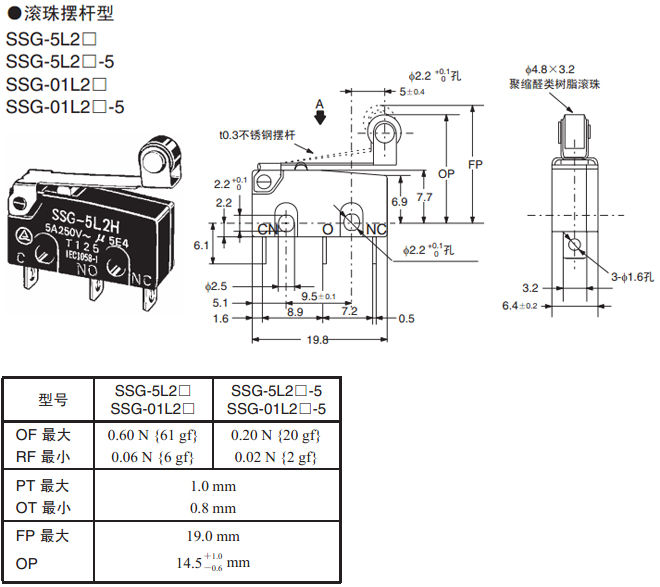

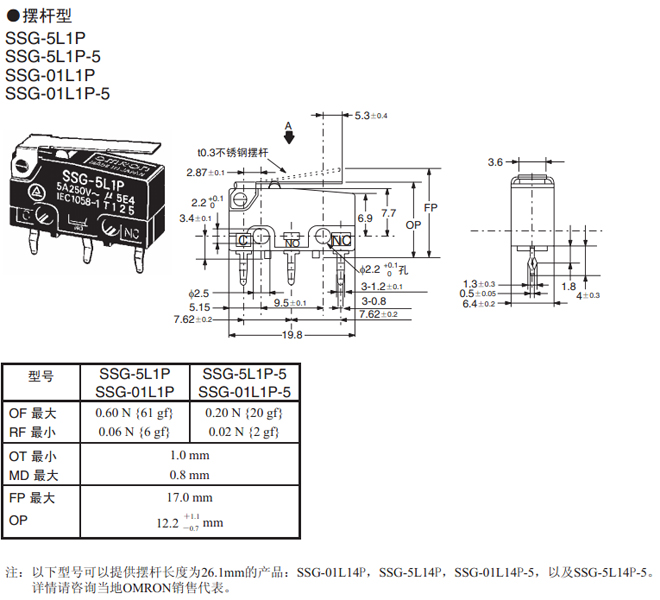

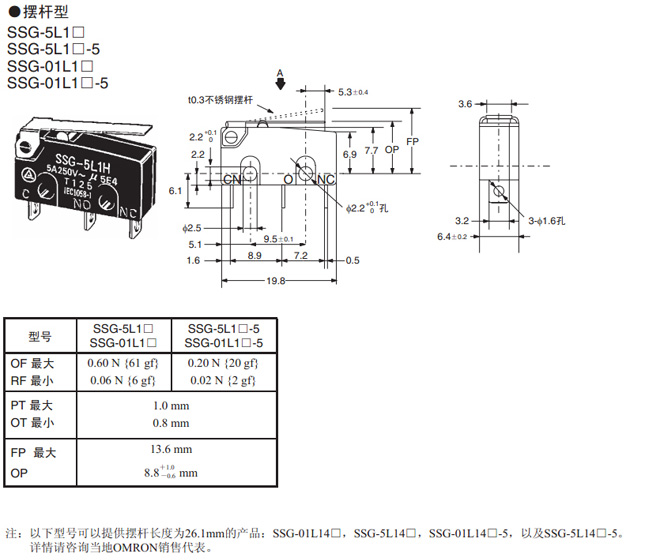

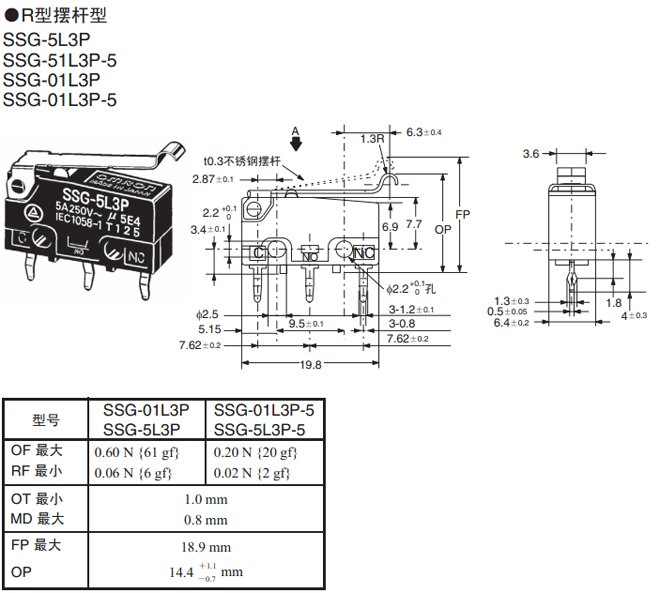

外形尺寸

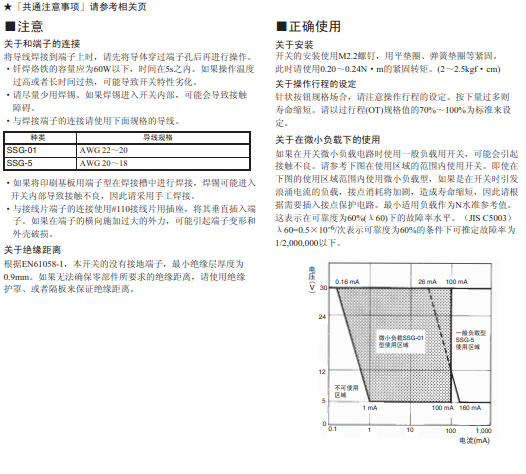

注意事項
額定值
5 A
0.1 A
驅動桿
端子
動作力(OF)最大
針狀按鈕型
焊接端子
1.50 N {153 gf}
SSG-5H
SSG-01H
接線片端子(#100)
SSG-5
SSG-01T
印刷基板用端子
SSG-5P
SSG-01P
焊接端子
0.50 N {51 gf}
SSG-5H-5
SSG-01H-5
接線片端子(#100)
SSG-5T-5
SSG-01T-5
印刷基板用端子
SSG-5P-5
SSG-01P-5
擺桿型
焊接端子
0.60 N {61 gf}
SSG-5L1H
SSG-01L1H
接線片端子(#100)
SSG-5L1T
SSG-01L1T
印刷基板用端子
SSG-5L1P
SSG-01L1P
焊接端子
0.20 N {20 gf
SSG-5L1H-5
SSG-01L1H-5
接線片端子(#100)
SSG-5L1T-5
SSG-01L1T-5
印刷基板用端子
SSG-5L1P-5
SSG-01L1P-5

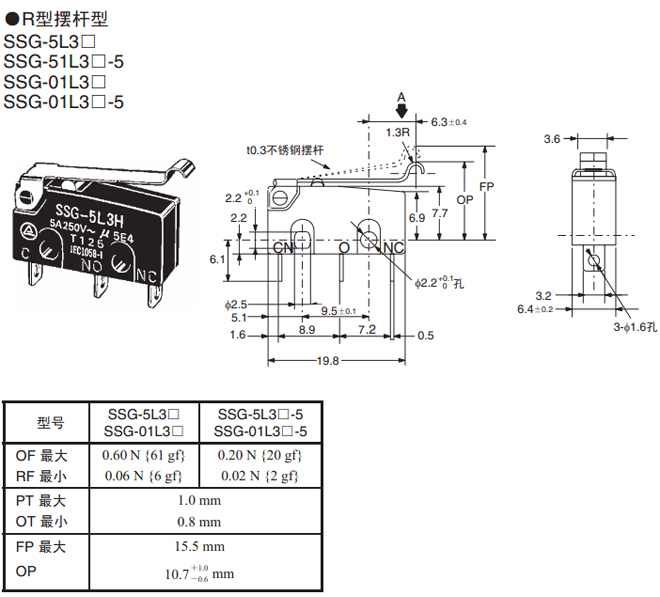

R型擺桿型
焊接端子
0.60 N {61 gf}
SSG-5L3H
SSG-01L3H
接線片端子(#100)
SSG-5L3T
SSG-01L3T
印刷基板用端子
SSG-5L3P
SSG-01L3P
焊接端子
0.20 N {20 gf}
SSG-5L3H-5
SSG-01L3H-5
接線片端子(#100)
SSG-5L3T-5
SSG-01L3T-5
印刷基板用端子
SSG-5L3P-5
SSG-01L3P-5
滾珠擺桿型
焊接端子
0.60 N {61 gf}
SSG-5L2H
SSG-01L2H
接線片端子(#100)
SSG-5L2T
SSG-01L2T
印刷基板用端子
SSG-5L2P
SSG-01L2P
焊接端子
0.20 N {20 gf}
SSG-5L2H-5
SSG-01L2H-5
接線片端子(#100)
SSG-5L2T-5
SSG-01L2T-5
印刷基板用端子
SSG-5L2P-5
SSG-01L2P-5
注:SPST-NO和SPES-NC型號的詳細情況,請咨詢當?shù)豋MRON銷售代表
額定值
項目
阻抗負載
型號
額定電壓
SSG-5
AC125V
5A
AC250V
3A
SSG-01
AC125V
0.1A
DC 30V
0.1A
注.1.上述數值表示穩定電流。
2.直流并且有浪涌的情況下,請同時使用浪涌抑制電路。
3.上述額定值要符合以下使用條件的場所。
? 環境溫度:20±2℃
? 環境濕度:65±5%RH
? 操作頻率:30次/min.
■ 性能
容許操作速度
0.1mm~1m/s(針狀按鈕型的場合)
容許操作頻率
機械
最大400次/min
電氣
最大30次/min
絕緣電阻
100MΩ以上
接觸電阻
OF 1.50 N
SSG-5 models: 30mΩ最大
SSG-01 models: ?50mΩ最大
OF ?0.50 N
SSG-5 models: 50mΩ最大
SSG-01 models: ?100mΩ最大
耐電壓
同極端子之間
AC1,000V,50/60Hz 1min(SSG-01H和SSG-01T型為 ?AC600V)
帶電金屬部與地之間
AC1,500 V, 50/60 Hz 1 min
各端子與非帶電金屬部之間
AC1,500 V, 50/60 Hz 1 min
振動
誤動作
10~2,000 Hz, 196 m/s2 {20G}
沖擊
誤動作
490 m/s2 {約 50G}
壽命(注2)
機械
10,000,000 次以上 (60 次/min)
電氣
200,000次以上(30次/min)
保護結構(IP等級)
IEC IP40
防觸電保護等級
Class I
漏電特性
175
使用環境溫度度
–25°C~125°C (在環境濕度60% 以下) (無結冰)
使用環境濕度
85% RH以下 (5°C~30°C時)
重量
約1.6g(針狀按鈕型 的場合)
注.1.以上給出的餓數值為初始值。
2.試驗條件,請聯系當?shù)豋MRON銷售代表。
